Merkel RX.Helix

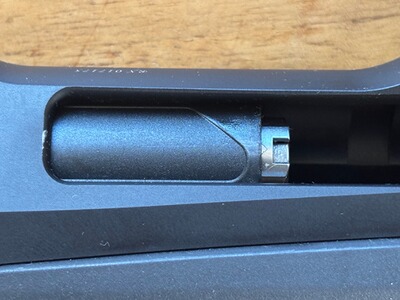

Die Merkel RX.Helix stellt konstruktiv eine besonders interessante Form des modernen Geradezugrepetierers dar. Charakteristisch ist das von Merkel entwickelte Helix-System, bei dem die geradlinige Bewegung des Kammerstängels über ein Übersetzungsgetriebe auf den Verschlusskopf übertragen wird. Dadurch legt der Schütze beim Repetieren einen vergleichsweise kurzen Weg zurück, während der Verschlusskopf innerhalb des Systems den für die Verriegelung erforderlichen längeren Weg ausführt. Der Verschlusskopf verriegelt dabei unmittelbar im Lauf.

Eine weitere Besonderheit ist die weitgehend geschlossene Systembauweise: Anders als bei vielen klassischen Repetierbüchsen tritt beim Repetiervorgang kein Verschlussteil nach hinten aus dem Systemgehäuse heraus. Zusammen mit dem herausnehmbaren Magazin und der modularen Konstruktion mit wechselbarem Lauf und Verschlusskopf gehört die RX.Helix damit zu den technisch anspruchsvolleren modernen Geradezugrepetierern. Bei der hier angebotenen Büchse kommt die ungewöhnlich kompakte Konfiguration mit 99 cm Gesamtlänge hinzu, wodurch die konstruktiven Vorteile des kurzen Geradezugmechanismus besonders deutlich zur Geltung kommen.

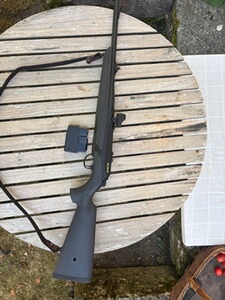

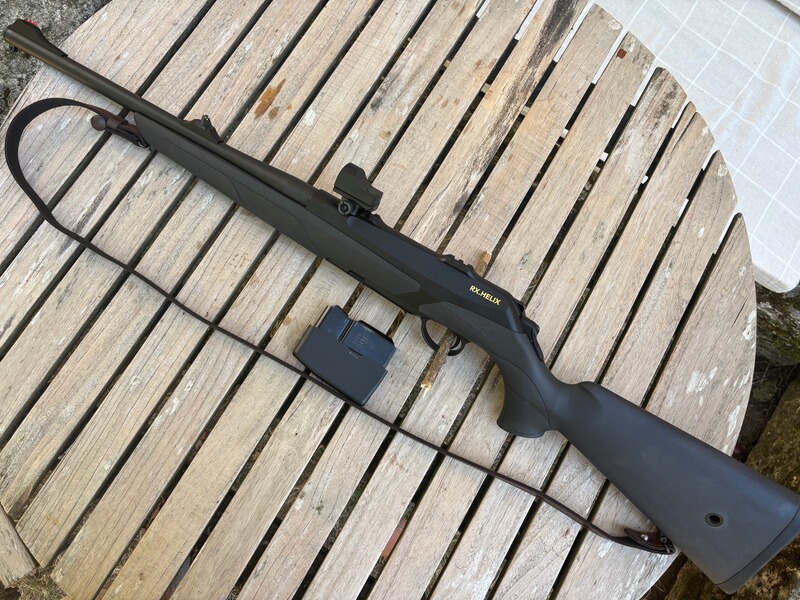

Wir haben hier eine sehr kompakte Merkel RX.Helix RX1000 aus dem Jahr 2016 im Kaliber .30-06 mit nur etwa 99 cm Gesamtlänge. Die Kombination aus Geradezug-System, Kunststoffschaft, offener Drückjagdvisierung und niedrig montiertem DOCTER sight II plus ist klar auf eine handliche jagdliche Konfiguration ausgerichtet.

Technische Dokumentation

Merkel RX.Helix RX1000 mit DOCTER sight II plus

Waffenart: Geradezug-Repetierbüchse

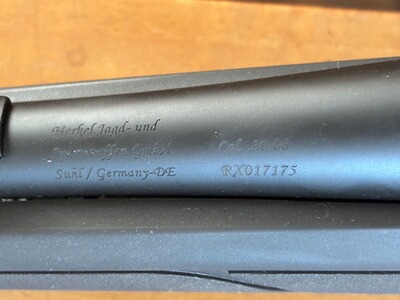

Hersteller: Merkel Jagd- und Sportwaffen GmbH, Suhl / Germany

Modell: RX.Helix, Ausführung RX1000

Baujahr: 2016

Seriennummer: RX017175

Kaliber: .30-06 Springfield

Abmessungen und Ausführung

Gesamtlänge    ca. 99 cm

Schaftlänge        ca. 36–36,5 cm

Schaft   schwarzer Kunststoffschaft

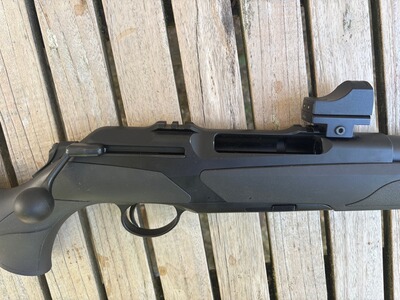

Repetiersystem Geradezug-Repetiersystem

Magazin              herausnehmbares Kastenmagazin

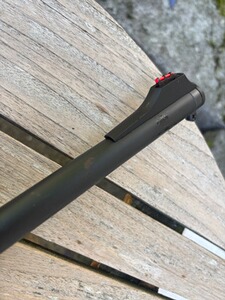

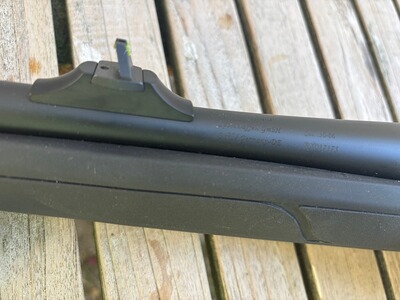

Offene Visierung             kontrastreiche Drückjagdvisierung mit Fiberoptik

Optische Visierung          DOCTER sight II plus





Die ausgesprochen kurze Gesamtlänge von rund 99 cm in Verbindung mit dem kurzen Lauf ergibt eine sehr kompakte und führige Ausführung der RX.Helix.

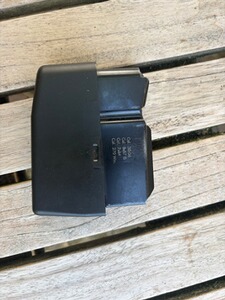

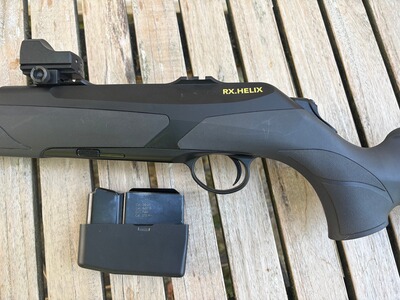

Magazin

Das vorhandene herausnehmbare Magazin trägt die Kaliberkennzeichnungen:

.30-06 / 8×57 IS / 7×64 / .270 Win.

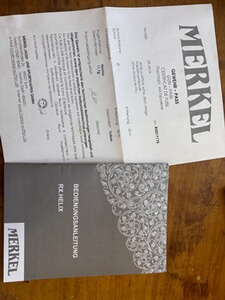

Originaler Merkel-Gewehrpass

Besonders erfreulich ist der noch vorhandene originale MERKEL Gewehr-Pass. Waffe und Pass lassen sich anhand der identischen Seriennummer RX017175 eindeutig einander zuordnen.

Der Gewehrpass dokumentiert die werkseitige Kontrollprüfung mit folgenden Angaben:

Werksangabe   Wert
Modell RX1000
Seriennummer RX017175
Kaliber  .30-06
Prüfentfernung 50 m
Geschossart      Vulkan
Geschossmasse 11,7 g
Schussbild          35 mm
Anschussbedingung       erfüllt
Kontrollmeister handschriftlich abgezeichnet

Das originale Dokument ist damit ein schöner Bestandteil der Historie dieser Büchse.

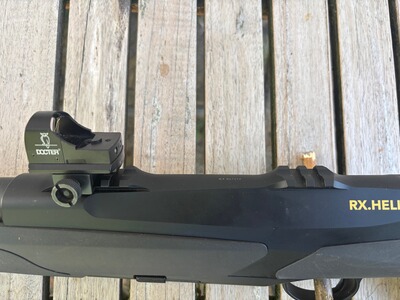

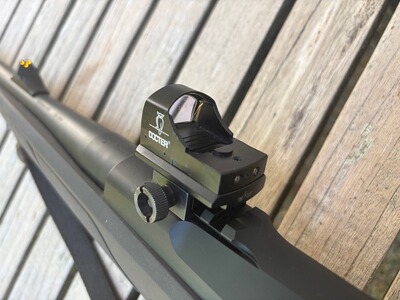

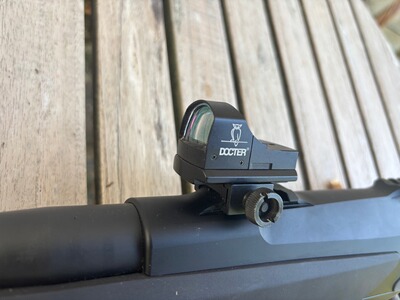

Rotpunktvisier – DOCTER sight II plus

Montiert ist ein DOCTER sight II plus, ein offenes Rotpunkt-Reflexvisier. Die genaue Modellbezeichnung wird durch die noch vorhandene Originalverpackung und Bedienungsanleitung bestätigt.

Nach der technischen Dokumentation des Herstellers verfügt das sight II plus über 1,07-fache Vergrößerung, ein Sichtfenster von 21 × 15 mm, wiegt ohne Montage etwa 25 g und wird mit einer CR2032-Lithiumbatterie betrieben. Die Optik ist werkseitig auf ungefähr 40 m parallaxefrei abgestimmt. Je nach Ausführung wurde das sight II plus mit einem Leuchtpunkt von 3,5 oder 7 MOA angeboten; welche Punktgröße das vorliegende Exemplar besitzt, ist aus den vorhandenen Unterlagen bzw. Fotos nicht zweifelsfrei festzustellen.

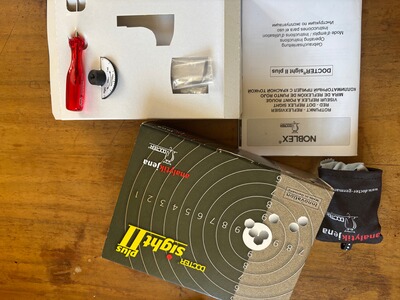

Zum vorhandenen Zubehör des DOCTER gehören insbesondere Originalkarton, Bedienungsanleitung, Schutzkappe, Einstell-/Montagewerkzeug und Kleinteile. Das entspricht im Wesentlichen auch dem seinerzeit dokumentierten Lieferumfang des Herstellers.

Zustand:

Die Büchse wurde lediglich zwei- bis dreimal jagdlich und zwei Mal im Schießkino geführt. Die Schussbelastung wie auch die Gebrauchsspuren sind daher sehr gering.

Der Zustand ist insgesamt sehr gut und ausgesprochen gepflegt. Kunststoffschaft und System zeigen nur geringe Gebrauchsspuren. Die Bedienelemente, das Magazin und das DOCTER-Visier vermitteln ebenfalls einen gepflegten Eindruck.

Am Lauf sind bei genauer Betrachtung einzelne kleine oberflächliche Verfärbungen sichtbar. Sie ändern nach dem fotografischen Eindruck nichts am insgesamt sehr guten Erhaltungszustand.

Vorhandener Liefer- und Dokumentationsumfang

Zum Verkaufsumfang gehören damit die Merkel RX.Helix RX1000 im Kaliber .30-06, das herausnehmbare Magazin, das montierte DOCTER sight II plus samt Montage, der originale Merkel-Gewehrpass, die Merkel-Bedienungsanleitung zur RX.Helix sowie Originalverpackung, Bedienungsanleitung und Zubehör des DOCTER sight II plus.

Eine Besichtigung der Waffe ist nach vorheriger Terminabsprache möglich. Eine Übergabe bzw. ein Versand kommt ausschließlich unter Einhaltung der jeweils geltenden waffenrechtlichen Vorschriften und nach Prüfung der entsprechenden Erwerbsberechtigung in Betracht. Ein Versand darf nur über einen für den Waffenversand geeigneten bzw. zugelassenen Versandweg erfolgen. Etwaige Versandkosten sind gesondert zu vereinbaren.

Der Verkauf erfolgt von privat unter Ausschluss der Sachmängelhaftung. Eine Garantie wird nicht übernommen. Eine Rücknahme oder ein Umtausch sind ausgeschlossen. Unberührt bleiben Ansprüche wegen arglistig verschwiegener Mängel sowie aufgrund einer ausdrücklich übernommenen Garantie.
